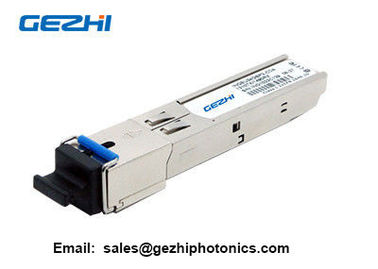

জিপিওএন ওল্ট এসএফপি ট্রান্সসিভার আপলিংক 2.5 জি / ডাউনলিংক 1.25 জি, ক্লাস সি +, এসসি / ইউপিসি

পণ্যের বৈশিষ্ট্য:

• ইন্টিগ্রেটেড সিঙ্গল ফাইবার দ্বি-দিকনির্দেশক অপটিকাল সাবসাবসেশন
• 1310nm বার্স্ট-মোড এপিডি / টিআইএ রিসিভার এবং 1490nm
• অবিচ্ছিন্ন ডিএফবি লেজার ট্রান্সমিটার (ডাব্লুডিএম সহ)
• এসএফপি ধাতব প্যাকেজ
• -40 থেকে 85 ওসি অপারেটিং পরিবেষ্টনের তাপমাত্রা
• একক এসসি অভ্যর্থনা অপটিক্যাল ইন্টারফেস অনুবর্তী
• হট- প্লাগেবল
• + 3.3V একক বিদ্যুৎ সরবরাহ
• কম শক্তি খরচ
• সিআইডির দীর্ঘ স্ট্রিমগুলিতে অনাক্রম্যতা সহ দ্রুত নিষ্পত্তির সময়
• গার্ড সময় স্কোলেচড ফাংশন
• ডিজিটালাইজড বিস্ফোরণ মোড অপটিক্যাল শক্তি নিরীক্ষণ
• LVPECL সামঞ্জস্যপূর্ণ ডেটা ইনপুট এবং আউটপুট ইন্টারফেস
• এলভিটিটিএল রিসিভার রিসেট নিয়ন্ত্রণ
• এলভিটিটিএল রিসিভার ফেটে পাওয়ার-সনাক্তকরণ সূচক
• ক্লাস 1 লেজার চোখের সুরক্ষা মান
• দুর্দান্ত EMI এবং EMC বৈশিষ্ট্য
• ইএসডি সুরক্ষা ফান্টিও
• RoHs অনুগত

অ্যাপ্লিকেশন:

গিগাবিট-সক্ষম প্যাসিভ অপটিক্যাল নেটওয়ার্কস (জিপিওএন) ক্লাস বি + ওএলটি পাশের জন্য অপটিক্যাল ট্রান্সসিভার

মানক:

ITU-T G.984.2 শ্রেণি বি +
ছোট ফর্ম-ফ্যাক্টর প্লাগেবল (এসএফপি) ট্রান্সসিভার মাল্টিসোর্স চুক্তি 5 জুলাই, 2000

বর্ণনা:

The GEZHI GPON OLT Transceiver is designed for Gigabit-capable Passive Optical Network (GPON ) transmission. জিজিপি জিপিএন ওল্ট ট্রান্সসিভারটি গিগাবিট-সক্ষম প্যাসিভ অপটিকাল নেটওয়ার্ক (জিপিওএন) সংক্রমণের জন্য ডিজাইন করা হয়েছে। The module incorporates 1490nm DFB continuous-mode transmitter and 1310nm burst-mode APD receiver. মডিউলটিতে 1490nm ডিএফবি ধারাবাহিক-মোড ট্রান্সমিটার এবং 1310nm বার্স্ট-মোড এপিডি রিসিভার অন্তর্ভুক্ত করা হয়েছে।

The transmitter section uses a high efficience 1490nm DFB laser and an integrated laser driver which is desigened to be class-1 eye safty under any single fault. ট্রান্সমিটার বিভাগে উচ্চ দক্ষতা 1490nm ডিএফবি লেজার এবং একটি ইন্টিগ্রেটেড লেজার ড্রাইভার ব্যবহার করা হয় যা কোনও একক ত্রুটির আওতায় শ্রেণি -1 চোখের নিরাপদ বলে গণ্য হয়। The laser driver includes APC and temperature compensation functions, which are used for keeping the launch optical power and extinction ratio constant over temperature and aging. লেজার ড্রাইভার এপিসি এবং তাপমাত্রা ক্ষতিপূরণ ফাংশন অন্তর্ভুক্ত, যা লঞ্চ অপটিক্যাল শক্তি এবং বিলুপ্তির অনুপাত তাপমাত্রা এবং বার্ধক্য ধরে স্থির রাখার জন্য ব্যবহৃত হয়।

The receiver section uses an integrated APD detector and burst mode preamplifier mounted together. রিসিভার বিভাগটি একটি সমন্বিত এপিডি সনাক্তকারী এবং একসাথে মাউন্ট করা বিস্ফোরণ মোড প্রিম্প্লিফায়ার ব্যবহার করে। To provide fast settling time with immunity to long streams of Consecutive Identical Digits(CID), the receiver requires a reset signal provided by the media access controller(MAC). ধারাবাহিক আইডেন্টিকাল ডিজিটের (সিআইডি) দীর্ঘ স্ট্রিমগুলিতে অনাক্রম্যতা সহ দ্রুত নিষ্পত্তির সময় সরবরাহ করার জন্য, রিসিভারের জন্য মিডিয়া অ্যাক্সেস কন্ট্রোলার (ম্যাক) দ্বারা সরবরাহিত একটি পুনরায় সেট সংকেত প্রয়োজন। The receiver has fast SD function,the rising time is about 5ns, when reset signal arrived, the SD signal will be turned to low, and the noise in the guard time will be squelched. গ্রহীতার দ্রুত এসডি ফাংশন রয়েছে, বাড়ার সময় প্রায় 5 এনএস, রিসেট সিগন্যাল এলে এসডি সিগন্যালটি নীচে পরিণত হবে, এবং গার্ডের সময়ের শব্দটি তন্দ্রাচ্ছন্ন হয়ে যাবে।

The receiver includes digitalized burst mode optical power monitoring function, which converses any of a received ONU optical power directly in digital, with a Trigger input from system. রিসিভারের মধ্যে ডিজিটালাইজড বার্স মোড অপটিক্যাল পাওয়ার মনিটরিং ফাংশন অন্তর্ভুক্ত থাকে, যা সিস্টেম থেকে ট্রিগার ইনপুট সহ সরাসরি প্রাপ্ত কোনও ওএনইউ অপটিক্যাল পাওয়ারকে ডিজিটাল রূপান্তর করে। When rising edge of Trigger detected, the DDM processor starts a burst optical power conversion, the digital result is available via DDM interface after Burst Optical Power Conversion Time. ট্রিগারটির ক্রমবর্ধমান প্রান্তটি শনাক্ত করার পরে, ডিডিএম প্রসেসর একটি ফেটে অপটিক্যাল পাওয়ার রূপান্তর শুরু করে, ডিজিটাল ফলাফলটি ডিস্টএম ইন্টারফেসের মাধ্যমে ব্রাস্ট অপটিক্যাল পাওয়ার রূপান্তর সময়ের পরে উপলব্ধ। Trigger pulse width should be more than Burst Optical Power Conversion Holding Time. ট্রিগার ডালের প্রস্থটি ব্রাস্ট অপটিক্যাল পাওয়ার রূপান্তর হোল্ডিং সময়ের চেয়ে বেশি হওয়া উচিত।

একটি ইন্টিগ্রেটেড ডাব্লুডিএম কাপলার 1410nm আউটপুট আলো থেকে 1310nm ইনপুট লাইটকে পার্থক্য করতে পারে।

ধাতব প্যাকেজটি দুর্দান্ত ইএমআই এবং ইএমসি বৈশিষ্ট্যগুলির গ্যারান্টি দেয়, যা আন্তর্জাতিকভাবে প্রাসঙ্গিক মানগুলির সাথে পুরোপুরি মেনে চলে।
